Android IPC 之获取服务(IBinder)

IM安全 macgrady 39℃

进行线程通信的核心是能拿到另一个进程暴露出来的IBiner引用。本篇将重点分析获取IBinder的方式及其原理。
通过本篇文章,你将了解到:

1、获取系统服务
2、获取自定义服务
3、两者区别与联系

系统服务、自定义服务里的服务并非单纯是指Service,而是提供某一类功能的”服务”。

1、获取系统服务:以手机振动为例。

 1.Vibrator vibrator = (Vibrator)getSystemService(Context.VIBRATOR_SERVICE);

 2. vibrator.vibrate(1000);

调用Context 方法getSystemService(xx),xx表示服务名字,最终返回Vibrator。
拿到Vibrator 引用后就可以调用相应的方法让手机振动。

继续调用分析:

#ContextImpl.java

    @Override

    public Object getSystemService(String name) {

        return SystemServiceRegistry.getSystemService(this, name);

    }

#SystemServiceRegistry

    public static Object getSystemService(ContextImpl ctx, String name) {

        //从map 里获取键值

        ServiceFetcher<?> fetcher = SYSTEM_SERVICE_FETCHERS.get(name);

        return fetcher != null ? fetcher.getService(ctx) : null;

    }

这个map从哪里来呢?在SystemServiceRegistry 静态代码块里注册的:

#SystemServiceRegistry.java

    static {

        …

        registerService(Context.VIBRATOR_SERVICE, Vibrator.class,

                new CachedServiceFetcher<Vibrator>() {

                    @Override

                    public Vibrator createService(ContextImpl ctx) {

                        return new SystemVibrator(ctx);

                    }});

        …

    }

可以看出返回了SystemVibrator,它是Vibrator(抽象类)的子类。

Vibrator.vibrate(xx)最终调用了如下方法:

#SystemVibrator.java

    private final IVibratorService mService;

    public SystemVibrator(Context context) {

        super(context);

        //获取服务端提供的接口

        mService = IVibratorService.Stub.asInterface(ServiceManager.getService(“vibrator”));

    }

    public void vibrate(int uid, String opPkg, VibrationEffect effect,

                        String reason, AudioAttributes attributes) {

        if (mService == null) {

            Log.w(TAG, “Failed to vibrate; no vibrator service.”);

            return;

        }

        try {

            //真正调用之处

            mService.vibrate(uid, opPkg, effect, usageForAttributes(attributes), reason, mToken);

        } catch (RemoteException e) {

            Log.w(TAG, “Failed to vibrate.”, e);

        }

    }

mService 为服务端提供的接口,客户端调用其提供的方法即可实现相应的功能。

客户端为当前待使用振动服务的App进程,服务端为提供振动服务的进程。

获取IBinder

振动服务的IBinder是通过:

ServiceManager.getService(“vibrator”)

1

获取的。

#ServiceManager.java

    public static IBinder getService(String name) {

        try {

            IBinder service = sCache.get(name);

            if (service != null) {

                return service;

            } else {

                //获取IBinder

                return Binder.allowBlocking(rawGetService(name));

            }

        } catch (RemoteException e) {

            Log.e(TAG, “error in getService”, e);

        }

        return null;

    }

    private static IServiceManager getIServiceManager() {

        if (sServiceManager != null) {

            return sServiceManager;

        }

        //获取服务端的ServiceManager

        sServiceManager = ServiceManagerNative

                .asInterface(Binder.allowBlocking(BinderInternal.getContextObject()));

        return sServiceManager;

    }

    private static IBinder rawGetService(String name) throws RemoteException {

        …

        final IBinder binder = getIServiceManager().getService(name);

        …

        return binder;

    }

IServiceManager 为ServiceManager服务端提供的接口,通过该接口获取振动服务的IBinder引用。

其中BinderInternal.getContextObject()) 获取ServiceManager的IBinder。

此处需要说明一下:

Client 需要从ServiceManager获取震动服务的IBinder,而Client本身需要和ServiceManager通信,要通信那么得有IBinder吧。BinderInternal.getContextObject())就是为了获取ServiceManager的IBinder,该方法从Binder驱动获取了IBinder引用。

注册服务

ServiceManager是如何找到振动服务的呢?

Android 系统启动后,会开启system_server进程,该进程里开启了很多系统服务,包括AMS、WMS、振动服务等。

#SystemServer.java

    private void startOtherServices() {

        …

        VibratorService vibrator = null;

        …

        vibrator = new VibratorService(context);

        //向ServiceManager注册振动服务

        ServiceManager.addService(“vibrator”, vibrator);

        …

    }

继续来看addService(xx):

#ServiceManager.java

    public static void addService(String name, IBinder service) {

        addService(name, service, false, IServiceManager.DUMP_FLAG_PRIORITY_DEFAULT);

    }

    public static void addService(String name, IBinder service, boolean allowIsolated,

                                  int dumpPriority) {

        try {

            //IPC 调用注册服务

            getIServiceManager().addService(name, service, allowIsolated, dumpPriority);

        } catch (RemoteException e) {

            Log.e(TAG, “error in addService”, e);

        }

    }

调用ServiceManager接口添加服务到ServiceManager里。

小结:

1、ServiceManager 进程启动

2、system_server 进程启动,并将各个服务(包括振动服务)添加到ServiceManager里

3、客户端从ServiceManager里获取振动服务

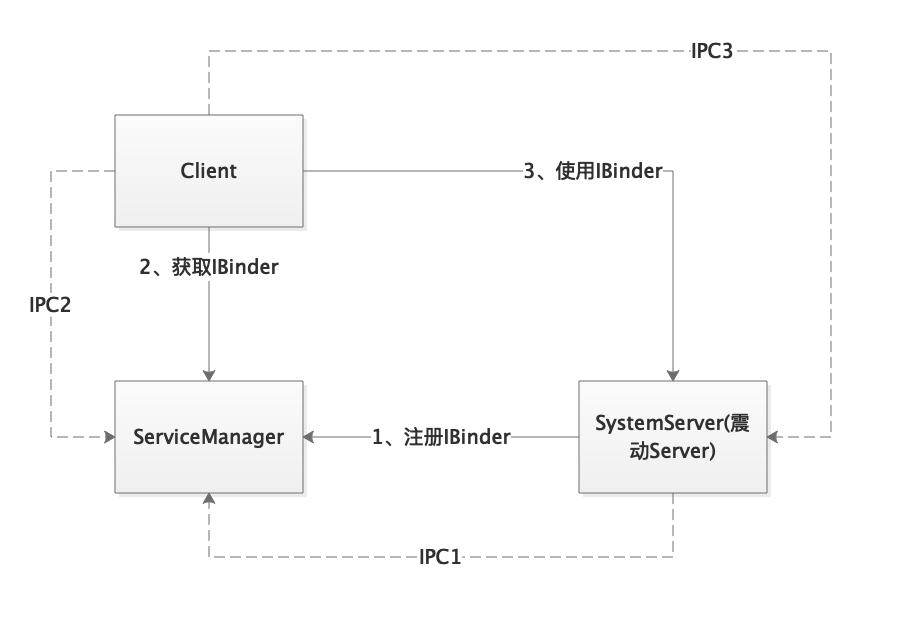

其中 Client、ServiceManager、SystemServer 分别运行于三个不同的进程,三者之间通过Binder进行IPC。实线为其调用目的,虚线为其调用手段。

1、SystemServer 通过IPC1 向ServiceManager注册服务的IBinder引用

2、Client想要使用服务(如振动服务),先通过IPC2 向ServiceManager获取

3、Client拿到服务IBinder后,调用服务接口(IPC3),使用服务提供的具体功能

为了减少多次无用IPC调用,因此Client会将拿到的各种服务缓存到数组里,当要查询的服务已经存在,则不用进行IPC2,直接使用IPC3。

系统提供的服务如AMS、WMS、PMS等都将IBinder封装在xxManager(如WindowManager等)里,通过xxManager就可以进行IPC使用具体的服务。

2、获取自定义服务

上面说了系统提供的服务需要注册到ServiceManager里,以便后来者查询使用之。那么我们自己定义的服务该如何使用呢?

Service 的绑定流程

先来看看典型的绑定流程:

服务端代码:

    IStudentServer iStudentServer = IStudentServer.Stub() {

        @Override

        public void say(String world) throws RemoteException {

            Log.d(TAG, “hello ” + world);

        }

    };

    @Nullable

    @Override

    public IBinder onBind(Intent intent) {

        return iStudentServer.asBinder();

    }

客户端代码:

    ServiceConnection serviceConnection = new ServiceConnection() {

        @Override

        public void onServiceConnected(ComponentName name, IBinder service) {

            //重点在service 类型

            IStudentServer iStudentServer = IStudentServer.Stub.asInterface(service);

            try {

                iStudentServer.say(“hello”);

            } catch (Exception e) {

            }

        }

        @Override

        public void onServiceDisconnected(ComponentName name) {

        }

    };

    private void bindService() {

        Intent intent = new Intent(MainActivity.this, MyService.class);

        bindService(intent, serviceConnection, Context.BIND_AUTO_CREATE);

    }

大致阐述上述流程:

1、Service 构造Binder对象,并将IBinder在onBind(xx)传递出去

2、客户端在绑定Service成功后会收到服务端传递过来的IBinder

3、通过该IBinder获取关联的接口操作服务端

可以看出,我们在Service里定义业务逻辑(Server端),并开放了接口,通过Service的绑定功能将接IBinder传递给客户端,这和获取系统服务的逻辑是一样的,核心都是IBinder的传递,接下来从源头入手查看IBinder的传递。

1.客户端发起绑定操作,传入ServiceConnection 引用,该引用在ContextImpl.bindServiceCommon(xx)里被封装在ServiceDispatcher里,而ServiceDispatcher又持有InnerConnection引用,InnerConnection 继承自IServiceConnection.Stub 可以跨进程调用。 也就是说,客户端进程留下了一个”桩”,等待别的进程调用

2.

AMS 收到客户端的绑定指令后,发起绑定操作,通过IPC 调用服务端接口。最终调用到服务端的onBind(xx)方法,该方法里返回服务端的IBinder引用。

3.服务端返回IBinder引用后,委托AMS 发布这个IBinder,IBinder找到对应的客户端进程。而在重点1里客户端已经留下了”桩”,此时AMS 顺势找到这个”桩”直接调用ServiceConnection的onServiceConnected(xx),就能将IBinder传递给客户端。

IBinder 传递

上面分析了通过绑定流程返回服务端的IBinder引用。

但是运行的过程中却发现问题:

服务端返回的IBinder是:IStudentServer

而客户端收到的IBinder是:BinderProxy

这个是怎么回事呢?

既然IBinder是通过进程间传递的,看看其是否是支持序列化。

    public interface IBinder {

        …

    }

    public class Binder implements android.os.IBinder {

        …

    }

发现它们都没有实现Parcelable 接口。它是怎么支持序列化的呢?

那只能从Parcel本身分析了。

Parcel 除了支持

readInt()

writeInt()

等基本数据类型外,还支持

    public final IBinder readStrongBinder() {

        return nativeReadStrongBinder(mNativePtr);

    }

    public final void writeStrongBinder(IBinder val) {

        nativeWriteStrongBinder(mNativePtr, val);

    }

顾名思义,应该是专门读写IBinder的方法,也就是说虽然没有实现Parcelable,但是Parcel 内置支持了IBinder。

接着继续查看其native方法,看看有何奥妙之处。

static jobject android_os_Parcel_readStrongBinder(JNIEnv* env, jclass clazz, jlong nativePtr)

{

    Parcel* parcel = reinterpret_cast<Parcel*>(nativePtr);

    if (parcel != NULL) {

        return javaObjectForIBinder(env, parcel->readStrongBinder());

    }

    return NULL;

}

static void android_os_Parcel_writeStrongBinder(JNIEnv* env, jclass clazz, jlong nativePtr, jobject object)

{

    Parcel* parcel = reinterpret_cast<Parcel*>(nativePtr);

    if (parcel != NULL) {

        const status_t err = parcel->writeStrongBinder(ibinderForJavaObject(env, object));

        if (err != NO_ERROR) {

            signalExceptionForError(env, clazz, err);

        }

    }

}

注:方法在/frameworks/core/jni/android_os_Parcel.cpp

先分析写入IBinder的情况:

parcel->writeStrongBinder(xx) 调用了Parcel.cpp里的writeStrongBinder(xx)进而调用flatten_binder(xx)函数

    status_t flatten_binder(const sp<ProcessState>& /*proc*/,

    const sp<IBinder>& binder, Parcel* out)

    {

        flat_binder_object obj;

        …

        if (binder != NULL) {

            IBinder *local = binder->localBinder();

            if (!local) {

                //本地引用不存在

                BpBinder *proxy = binder->remoteBinder();

                if (proxy == NULL) {

                    ALOGE(“null proxy”);

                }

            const int32_t handle = proxy ? proxy->handle() : 0;

                //type 标记为非本地Binder

                obj.hdr.type = BINDER_TYPE_HANDLE;

                obj.binder = 0; /* Don’t pass uninitialized stack data to a remote process */

                obj.handle = handle;

                obj.cookie = 0;

            } else {

                //IBinder为本地的Binder引用,也就是和Server处在同一进程

                //type 标记为本地Binder

                obj.hdr.type = BINDER_TYPE_BINDER;

                obj.binder = reinterpret_cast<uintptr_t>(local->getWeakRefs());

                obj.cookie = reinterpret_cast<uintptr_t>(local);

            }

        } else {

            …

        }

        return finish_flatten_binder(binder, obj, out);

    }

可以看出,根据传入的IBinder是不是本地Binder然后打上type标记。

再来看看读取IBinder的情况

parcel->readStrongBinder()里最终调用了:

    status_t unflatten_binder(const sp<ProcessState>& proc,

    const Parcel& in, sp<IBinder>* out)

    {

    const flat_binder_object* flat = in.readObject(false);

        if (flat) {

            //根据Type 标记判断

            switch (flat->hdr.type) {

                case BINDER_TYPE_BINDER:

                    //本地引用

                *out = reinterpret_cast<IBinder*>(flat->cookie);

                    return finish_unflatten_binder(NULL, *flat, in);

                case BINDER_TYPE_HANDLE:

                    //非本地引用,获取代理对象

                *out = proc->getStrongProxyForHandle(flat->handle);

                    return finish_unflatten_binder(

                            static_cast<BpBinder*>(out->get()), *flat, in);

            }

        }

        return BAD_TYPE;

    }

由此可见,如果是Server端的IBinder与Client端不在同一进程,则会转换为Proxy对象,最终体现在Java层的就是BinderProxy类型。

注:函数在/frameworks/native/libs/binder/Parcel.cpp

IBinder跨进程传递时:

如果客户端、服务端同一进程,则服务端回传的IBinder为当前引用

如果客户端、服务端处在不同进程,则服务端回传的IBinder为BinderProxy

两者区别与联系

获取系统服务

系统服务会往ServiceManager注册,ServiceManager运行在单独的进程里,客户端进程需要先向ServiceManager里请求IBinder,再使用IBinder获取关联接口进而使用系统服务。

获取自己定义的服务

服务端进程开启后,暴露出IBinder。客户端通过绑定服务端进程里的Service,将IBinder跨进程传递至客户端,客户端再使用IBinder获取关联接口进而使用自定义服务。此过程没有借助于ServiceManager。

不论是哪种方式,核心都需要获得IBinder,IBinder的获取需要IPC。

————————————————
